Saklar listrik rumah adalah komponen elektrikal yang memutus dan menghubungkan aliran listrik dari PLN ke titik lampu, dikendalikan secara manual melalui tuas atau sensor. Kebanyakan pemilik rumah memasangnya berdasarkan kebiasaan tukang, padahal pilihan jenis, posisi, dan standar instalasi menentukan keselamatan penghuni, efisiensi energi, dan keawetan sistem kelistrikan rumah.
Permasalahan utamanya bukan pada saklar sebagai benda fisik, melainkan pada cara jalur fasa, netral, dan grounding dibagi — satu kesalahan di sini bisa menghilangkan fungsi proteksi saklar dan menyebabkan korsleting atau sengatan listrik.
Sebelum memilih saklar pertama untuk rumah atau merenovasi instalasi lama, pahami dulu anatomi, cara kerja, dan standar PUIL 2000 serta SNI 04-6502 yang berlaku di Indonesia. Tanpa fondasi ini, keputusan memilih saklar hanya berakhir berdasarkan harga atau rekomendasi tetangga — dua ukuran yang paling sering menghasilkan instalasi asal jadi.

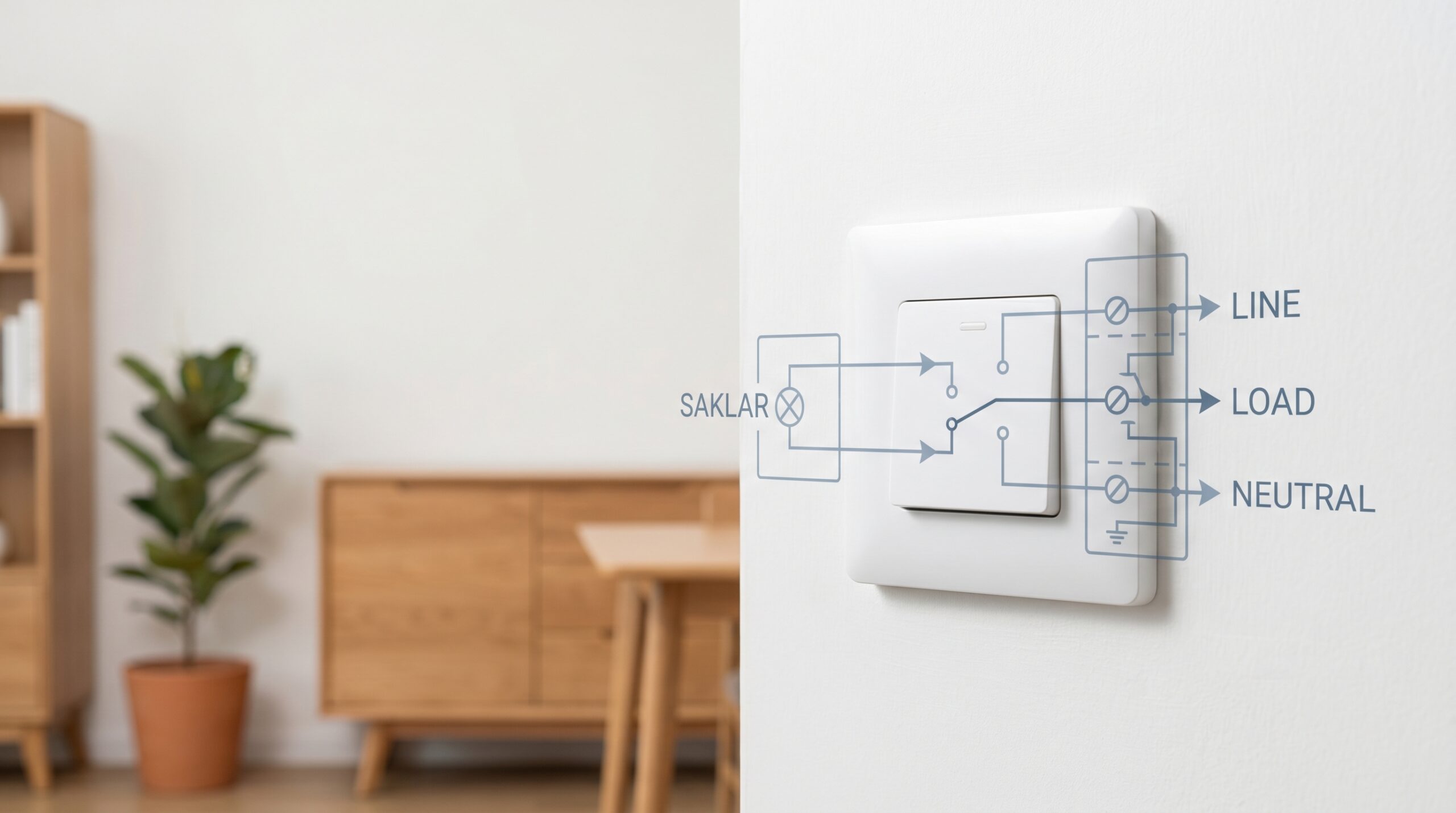

Anatomi Saklar Listrik: 5 Komponen Utama
Setiap saklar listrik — dari saklar tunggal sederhana hingga saklar pintar berbasis WiFi — tersusun dari lima komponen dasar yang bekerja bersama untuk memutus dan menghubungkan aliran listrik.
1. Terminal input (line atau fasa). Terminal ini menerima kabel berarus dari sumber listrik PLN. Pada saklar inbow, terminal line biasanya ditandai dengan warna merah atau hitam dan merupakan satu-satunya terminal yang selalu bertegangan 220 volt ketika MCB dalam posisi ON. Kesalahan paling fatal dalam instalasi adalah memasang kabel netral ke terminal line — saklar tetap berfungsi, tetapi lampu akan tetap menyala redup saat saklar dimatikan, dan pengguna akan terpapar bahaya listrik setiap kali menyentuh saklar.
2. Terminal output (load atau beban). Terminal ini mengirim arus menuju perangkat yang dikendalikan, biasanya fitting lampu atau stop kontak di hilir. Berbeda dengan terminal line, terminal load hanya bertegangan ketika saklar dalam posisi ON, sehingga menjadi terminal yang paling aman untuk diukur dengan tespen saat troubleshooting.
3. Mekanisme kontak. Di dalam badan saklar terdapat dua bilah logam (biasanya perak atau tembaga) yang saling bersentuhan saat tuas ditekan. Saklar berkualitas melapisi permukaan kontaknya dengan alloy perak untuk mencegah oksidasi — oksidasi adalah penyebab utama saklar menjadi panas setelah pemakaian 3 sampai 5 tahun. Saklar murah dengan kontak kuningan akan mulai panas jauh lebih cepat karena resistansi kontaknya lebih tinggi.
4. Rumah saklar (housing). Material housing menentukan dua hal penting: ketahanan mekanis dan ketahanan panas. Housing dari plastik ABS atau polikarbonat dengan rating flame retardant V-0 mampu menahan suhu hingga 850 derajat Celsius tanpa meleleh. Housing dari plastik daur ulang atau nilon biasa akan mulai meleleh pada suhu 150 sampai 200 derajat, yang menjadi pemicu kebakaran ketika terjadi hubungan pendek.
5. Mekanisme aktuator. Ini adalah bagian yang disentuh pengguna. Bentuknya bisa berupa tuas rocker (paling umum di Indonesia), tombol tekan, toggle klasik, atau sensor sentuh kapasitif. Untuk rumah dengan anak kecil atau lansia, saklar rocker lebar dengan permukaan matte lebih aman karena tidak licin dan bisa ditekan dengan siku saat tangan sedang memegang barang.
Bagaimana Saklar Memutus dan Menghubungkan Arus
Mekanisme kerja saklar listrik rumah sebenarnya sederhana secara prinsip, tetapi melibatkan beberapa konsep kelistrikan yang perlu dipahami agar instalasi tidak salah.
Saklar bekerja dengan prinsip memutus jalur fasa, bukan jalur netral. Ini adalah aturan pertama yang ditetapkan dalam PUIL 2000 pasal 3.4.4.2. Jalur fasa adalah konduktor yang membawa tegangan 220 volt dari PLN, sementara jalur netral adalah referensi kembali ke trafo PLN dengan tegangan potensial mendekati nol. Dengan memutus jalur fasa, saklar memastikan bahwa bagian instalasi setelahnya benar-benar aman dari tegangan saat saklar dalam posisi OFF.
Beberapa tukang listrik pemula sering keliru: mereka memutus jalur netral dengan asumsi listrik sudah mati. Secara fungsi, lampu memang akan padam karena tidak ada loop tertutup. Bahayanya muncul saat fitting lampu atau stop kontak mengalami kerusakan isolasi — jalur fasa akan tetap menghantarkan 220 volt ke perangkat yang seharusnya aman, dan pengguna bisa tersengat listrik saat mengganti lampu atau mencolokkan charger.
Pada saklar tukar (two-way switch) yang biasa dipakai di lorong dan tangga, mekanisme lebih kompleks karena terdapat tiga terminal: satu common dan dua traveler. Kedua saklar tukar di dua lokasi berbeda bekerja bergantian memilih traveler mana yang aktif, sehingga lampu bisa dinyalakan atau dimatikan dari kedua lokasi. Prinsip ini sama dengan sistem persinyalan kereta api: dua titik kontrol, satu beban, jalur dialihkan secara elektronik oleh mekanisme saklar.
8 Jenis Saklar yang Umum Dipakai di Rumah Indonesia
- Saklar tunggal (single-pole): satu tuas, satu on/off, satu titik kontrol untuk satu lampu atau satu stop kontak. Harga Rp 8.000–25.000 per unit tergantung merk. Cocok untuk hampir semua ruangan kecuali lorong, tangga, atau kamar tidur yang memerlukan kontrol dari dua sisi.
- Saklar tukar (two-way): saklar dengan tiga terminal yang bekerja berpasangan untuk mengendalikan satu beban dari dua lokasi. Paling sering dipakai di lorong panjang, tangga dua lantai, dan kamar tidur utama. Topik ini dibahas lebih detail pada artikel jenis saklar lampu rumah dan standar posisi saklar.
- Saklar seri (intermediate): variasi dari saklar tukar dengan empat terminal, digunakan ketika satu beban perlu dikendalikan dari tiga lokasi atau lebih. Khas dipakai di tangga tiga lantai atau koridor hotel. Instalasinya lebih mahal karena membutuhkan lebih banyak kabel traveler.
- Saklar impuls (momentary): saklar yang kembali ke posisi OFF secara otomatis setelah ditekan, seperti bel pintu. Hanya menghantarkan arus sesaat sehingga tidak cocok untuk lampu biasa, tetapi ideal untuk sistem bel rumah, interkom, atau sebagai pemicu relay pintar.
- Saklar dimmer: saklar dengan mekanisme rotary atau slider yang mengatur intensitas cahaya lampu. Kompatibel dengan lampu pijar dan beberapa jenis LED, tetapi tidak semua LED mendukung peredupan. Periksa spesifikasi driver LED sebelum memasang dimmer, karena jika tidak kompatibel lampu akan berkedip atau cepat rusak.
- Saklar sensor PIR (Passive Infrared): saklar otomatis yang mendeteksi gerakan manusia dalam radius 3 sampai 5 meter. Umum dipakai di kamar mandi, garasi, dan koridor untuk menghemat energi. Kurang cocok untuk ruang kerja karena gerakan duduk yang minim tidak selalu terdeteksi sensor.
- Saklar pintar (smart switch): saklar berbasis WiFi atau Zigbee yang dapat dikendalikan lewat aplikasi smartphone atau perintah suara. Harga mulai Rp 150.000 hingga jutaan rupiah per unit. Instalasi smart switch sering memerlukan kabel netral di kotak saklar.
- Saklar inbow versus outbow: perbedaan pada cara pemasangan. Saklar inbow (saklar tanam) dipasang di dalam dinding dengan box tanam, menghasilkan tampilan rata dengan dinding. Saklar outbow (saklar tempel) dipasang di permukaan dinding, lebih cocok untuk rumah dengan dinding beton yang sulit dibor atau untuk instalasi tambahan di rumah yang sudah jadi.
Kedelapan jenis saklar di atas bisa ditemukan dengan mudah di toko bangunan maupun marketplace online, tetapi kualitas tiap merk sangat bervariasi. Beberapa merk yang umum dijumpai di Indonesia antara lain Panasonic, Schneider Electric, ABB, Clipsal, Broco, Hager, dan Legrand. Ulasan lengkap perbandingan ketujuh merk ini bisa dibaca pada artikel merk saklar lampu terbaik.
Standar Nasional: PUIL 2000 dan SNI 04-6502
Instalasi saklar listrik rumah di Indonesia diatur oleh dua dokumen acuan utama: PUIL 2000 (Persyaratan Umum Instalasi Listrik) yang diterbitkan Kementerian ESDM, dan SNI 04-6502 yang menjadi standar produk saklar itu sendiri.
PUIL 2000 pasal 3.4.4.2 mewajibkan saklar dipasang pada konduktor fasa, bukan konduktor netral. Pasal 4.4.3 mengatur bahwa saklar harus mampu memutus semua konduktor aktif dari sumber ke beban, kecuali untuk saklar tertentu yang memang dirancang memutus netral, misalnya saklar pada lampu TL dengan ballast tertentu.
PUIL 2000 juga mengatur ketinggian pemasangan saklar di angka 90 sampai 120 sentimeter dari lantai (pasal 4.5.2.3). Posisi ini sudah mempertimbangkan ergonomi orang Indonesia dengan tinggi rata-rata 158 sampai 170 sentimeter. Saklar yang terlalu rendah (di bawah 80 sentimeter) memaksa jongkok, terlalu tinggi (di atas 130 sentimeter) membuat saklar sulit dijangkau oleh anak dan lansia. Detail posisi saklar yang ideal di tiap ruangan dibahas pada artikel standar posisi saklar listrik.
SNI 04-6502 mengatur spesifikasi teknis produk saklar itu sendiri: rating tegangan minimal 250 volt AC, rating arus minimal 6 ampere untuk penggunaan rumah tangga, ketahanan kontak minimal 10.000 kali on/off tanpa kerusakan, dan material housing harus flame retardant. Saklar yang tidak berlabel SNI pada dasarnya tidak lulus uji ketahanan dan menjadi penyebab umum kebakaran instalasi rumah.
Pertanyaan yang sering muncul di kalangan tukang adalah: apakah saklar tanpa label SNI tetap aman dipakai? Jawaban singkatnya, secara fungsi saklar tersebut bisa saja bekerja, tetapi tidak ada jaminan bahwa material housing-nya tahan api atau kontak logamnya tidak cepat aus. Untuk instalasi baru, selalu pilih saklar yang mencantumkan label SNI pada kemasan atau badan produk.
Hubungan Saklar dengan Komponen Instalasi Lain
Saklar tidak bekerja sendiri. Dalam satu loop instalasi, saklar terhubung dengan MCB (Miniature Circuit Breaker) di panel distribusi, kabel fasa dan netral yang mengalir di dinding, fitting lampu di langit-langit atau dinding, dan kadang juga stop kontak di hilir.
MCB adalah pengaman pertama. Ketika terjadi hubungan pendek atau beban berlebih pada loop saklar, MCB akan trip secara otomatis dan memutus aliran listrik ke seluruh loop. Rating MCB untuk loop saklar lampu biasanya 6 ampere, sedangkan untuk loop stop kontak 10 atau 16 ampere. Saklar sendiri tidak dirancang sebagai pengaman arus; ia hanya memutus dan menghubungkan aliran secara manual, sehingga tidak boleh dipasang di depan MCB atau di posisi yang seharusnya dilindungi pengaman lain.
Fitting lampu adalah perangkat yang menerima output dari saklar dan mengubah energi listrik menjadi cahaya. Jenis fitting paling umum di Indonesia adalah E27 (ulir besar) dan E14 (ulir kecil) untuk lampu pijar, serta GU10 dan MR16 untuk lampu spot. Saklar dan fitting harus kompatibel dalam hal rating daya: saklar 6 ampere pada tegangan 220 volt mampu mengendalikan beban hingga 1.320 watt, jauh di atas kapasitas lampu rumah tangga pada umumnya.
Stop kontak dan saklar kadang dipasang dalam satu loop, misalnya satu saklar di luar pintu mengendalikan lampu teras dan satu stop kontak untuk kebutuhan umum di area outdoor. Pola ini umum di rumah Indonesia, tetapi secara PUIL 2000 kurang disarankan karena pencampuran fungsi beban lampu dan stop kontak dalam satu MCB membuat troubleshooting lebih sulit ketika terjadi masalah.
5 Kesalahan Umum Saat Memilih dan Memasang Saklar
Berdasarkan pengalaman menangani instalasi rumah di Indonesia, ada lima kesalahan yang paling sering terjadi dan berpotensi menyebabkan masalah serius.
1. Memutus netral, bukan fasa. Seperti dijelaskan di atas, ini adalah pelanggaran PUIL dan bahaya laten yang tidak langsung terasa. Gejalanya antara lain lampu berkedip redup saat saklar OFF, tespen menyala di fitting lampu, dan risiko sengatan listrik saat mengganti lampu.
2. Memilih saklar tanpa label SNI. Saklar tanpa SNI biasanya menggunakan kontak kuningan tipis yang cepat aus, housing dari plastik yang meleleh pada suhu rendah, dan mekanisme tuas yang longgar setelah pemakaian 6 sampai 12 bulan. Investasi saklar bermerek dengan label SNI hanya berbeda Rp 10.000 sampai 20.000 per unit, tetapi umur pakainya 3 sampai 5 kali lebih lama.
3. Menempatkan saklar di zona basah tanpa IP rating. Saklar yang dipasang di kamar mandi, dapur, atau area outdoor harus memiliki rating IP minimal IP44 (tahan percikan air dari segala arah). Rating IP yang umum di pasaran rumah tangga: IP20 untuk saklar dalam ruangan biasa, IP44 untuk area lembap, IP55 untuk area outdoor terlindungi, IP65 untuk area outdoor terbuka. Memasang saklar IP20 di kamar mandi akan menyebabkan korosi pada terminal dan risiko sengatan listrik. Penjelasan lengkap tentang IP rating untuk area basah bisa dibaca pada artikel saklar untuk kamar mandi.
4. Menggunakan saklar sebagai ganti MCB. Saklar tidak boleh dipakai untuk memutus aliran listrik sementara saat melakukan perbaikan instalasi. Prosedur perbaikan yang benar adalah mematikan MCB di panel distribusi terlebih dahulu, baru kemudian mengakses saklar atau fitting. Menggunakan saklar sebagai pengaman saat perbaikan adalah praktik berbahaya yang masih umum di kalangan tukang non-profesional.
5. Menggabungkan terlalu banyak beban dalam satu saklar. Saklar 6 ampere mampu mengendalikan hingga 1.320 watt, tetapi membebani saklar mendekati kapasitas maksimumnya secara terus-menerus akan membuat kontak cepat aus dan saklar menjadi panas. Lebih baik membagi beban ke beberapa loop saklar, masing-masing dengan MCB sendiri, untuk memudahkan isolasi masalah ketika terjadi gangguan.
Salah satu pertanyaan yang sering ditanyakan pemula adalah: bagaimana cara tahu bahwa instalasi saklar sudah benar? Cara paling sederhana adalah melakukan tiga pengujian. Pertama, matikan saklar lalu ukur tegangan di fitting lampu dengan tespen — tidak boleh menyala. Kedua, nyalakan saklar lalu ukur tegangan di fitting, harus menunjukkan 220 volt. Ketiga, sentuh permukaan saklar setelah dipakai 15 menit — tidak boleh terasa lebih hangat dari suhu ruangan. Ketiga pengujian ini merupakan standar minimum yang bisa dilakukan siapa saja tanpa perlu alat khusus.
Kapan Harus Memanggil Teknisi Listrik
Tidak semua pekerjaan instalasi saklar bisa dan harus dilakukan sendiri. Ada beberapa situasi di mana memanggil teknisi listrik bersertifikat adalah keputusan yang lebih aman dan sering lebih ekonomis jangka panjang.
Penambahan saklar di rumah lama yang tidak memiliki jalur pipa conduit membutuhkan pemotongan dinding, penambahan kabel, dan penutupan dinding kembali. Teknisi akan memastikan jalur kabel tidak bersinggungan dengan pipa air atau instalasi lain, dan dinding dapat diperbaiki kembali dengan rapi.
Instalasi saklar pintar dengan kebutuhan kabel netral juga bukan pekerjaan yang bisa dianggap ringan. Jika kotak saklar lama tidak memiliki kabel netral, penambahan memerlukan penarikan kabel baru dari kotak distribusi. Pekerjaan ini bukan sekadar mengganti saklar, melainkan modifikasi instalasi yang harus mengikuti standar PUIL. Perbandingan kelemahan dan kelebihan saklar pintar versus konvensional bisa dibaca pada artikel saklar konvensional versus smart.
Saklar yang panas, berasap, atau berbau plastik terbakar adalah tanda bahaya yang memerlukan penanganan segera. Matikan MCB di panel distribusi untuk loop tersebut, dan panggil teknisi untuk mengidentifikasi penyebab, apakah kontak longgar, beban berlebih, atau kerusakan isolasi. Jangan mencoba memperbaiki sendiri saklar yang sudah menunjukkan tanda overheating karena risiko kebakaran tetap ada meskipun MCB sudah dimatikan.
Ketika saklar lampu tiba-tiba tidak berfungsi di salah satu ruangan, beberapa orang langsung mengganti saklar dengan asumsi saklarnya yang rusak. Padahal penyebab paling umum dari masalah ini bukan saklar, melainkan fitting lampu yang kendor, MCB yang trip, atau kabel yang putus di dalam dinding. Sebelum membeli saklar baru, lakukan diagnosis sederhana terlebih dahulu dengan mengikuti panduan pada artikel saklar listrik tidak berfungsi.
Memilih Saklar Pertama Kali: Ringkasan Keputusan
Untuk penghuni rumah yang baru pertama kali memilih saklar, keputusan paling mendasar adalah memilih antara saklar inbow atau outbow, kemudian menentukan jenis aktuator (tunggal, tukar, atau seri) sesuai fungsi ruangan, dan akhirnya memilih merk yang memiliki label SNI dengan garansi resmi.
Untuk rumah baru dengan dinding yang sudah diplester dan dicat, saklar inbow adalah pilihan standar karena hasilnya lebih rapi. Untuk rumah yang sudah jadi dan ingin menambah titik saklar tanpa membongkar dinding, saklar outbow adalah solusi praktis. Pemilihan merk sebaiknya tidak hanya berdasarkan harga, tetapi juga ketersediaan layanan purna jual dan konsistensi kualitas antar-batch produksi.
Daftar istilah teknis yang digunakan dalam artikel ini tersedia pada glossary istilah saklar listrik untuk referensi cepat ketika membaca artikel lain di cluster ini.
